可靠的数据存储:MRAM在医疗器械应用中的利用

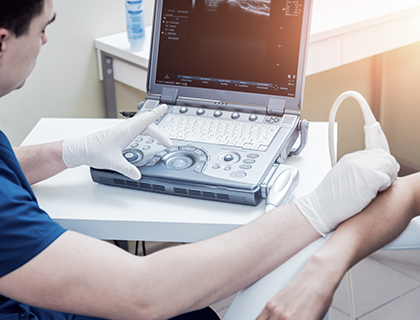

便携式超声波扫描仪是一种检测从物体反射的声波并将其转换为实时图像的设备。通常使用配置存储器和图像/报告存储器两种类型的存储器。配置存储器存储来自外部硬件的标识和配置信息,图像/报告存储器存储图像和相应的报告数据。这些存储器即使在突然断电的情况下,也必须能够安全地保存数据。
MRAM是最理想的存储器,即使在电源故障的情况下也能防止数据丢失,既可以用作配置存储器,也可以用作图像/报告存储器。
MRAM的主要优势如下
· 迅速的读写速度
· 近乎无限的耐久性(100兆次的写入次数)
· 字节级可访问性容量更小,利用高效软件进行管理
· 减少程序更新时间,降低功耗(适合OTA)
· 保证突发断电时的安全,恢复时间短
· 长期保存数据(10年)
# Serial STT-MRAM 串口
容量 : 1Mb、2Mb、4Mb、8Mb、16Mb、32Mb
电源供应 :1.8V(1.71V~1.98V)或3.3V(2.7V~3.6V)
具有SDR和DDR串行接口兼容性的单线、双线和四线SPI。
数据保存期 :10年
读取耐力 :无限
写入耐力 : 1014
无需外部ECC
工业标准引脚及封装 :8WSON、8SOP
Density
|
Part Number
|
Interfaces
|
VDD(V)
|
Frequency(MHz) SDR/DDR
|
Temperature
|
Package
|
1M bit
|
S3A1004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A1004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
2M bit
|
S3A2004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A2004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
4M bit
|
S3A4004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A4004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
8M bit
|
S3A8004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A8004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
16M bit
|
S3A1604V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A1604R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
32M bit
|
S3A3204V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A3204R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
# Parallel STT-MRAM 并口
容量 : 1Mb、2Mb、4Mb、8Mb、16Mb、32Mb, 64Mb
电源供应 :1.8V(1.7V~1.95V)或3.3V(2.7V~3.6V)
Parallel 异步接口 x16/x8 I/O
数据保存期 :10年
读取耐力 :无限
擦写耐力 : 1014
无需外部ECC
封装 :48FBGA、44TSOP2、54TSOP2
Density
|
Part Number
|
Interfaces
|
VDD(V)
|
Frequency(MHz) SDR/DDR
|
Temperature
|
Package
|
1M bit
|
S3A1004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A1004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
2M bit
|
S3A2004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A2004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
4M bit
|
S3A4004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A4004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
8M bit
|
S3A8004V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A8004R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
16M bit
|
S3A1604V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A1604R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
32M bit
|
S3A3204V0M
|
Single/Dual/Quad SPI
|
2.70~3.60
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
S3A3204R0M
|
Single/Dual/Quad SPI
|
1.71~1.98
|
108MHz/54MHz
|
-40℃ to 85℃
|
8WSON, 8SOP
|
# MRAM 晶圆
